Grundfos SQ 7-15

Termékismertető .pdf letötése:

Grundfos SQ 7-15

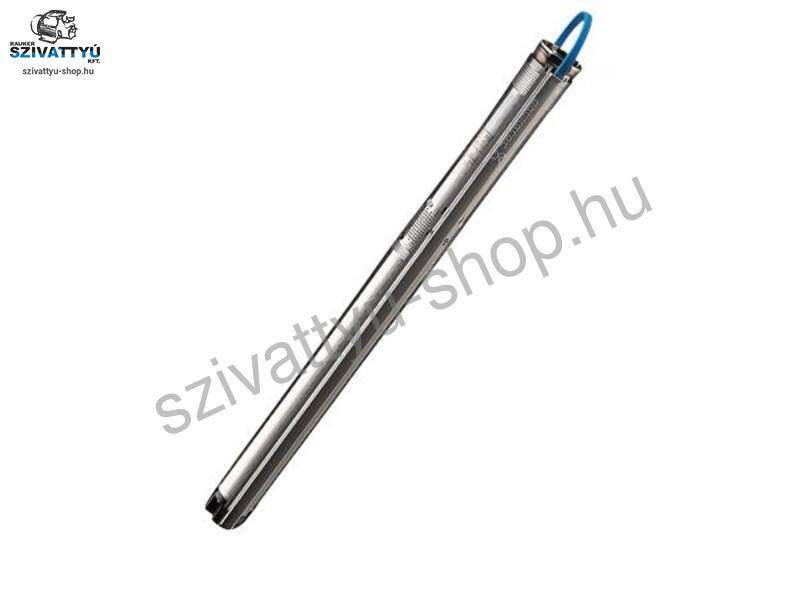

Kiváló minőségű három colos Grundfos SQ 7-15 búvárszivattyú csőkút szivattyú beépített szárazonfutás elleni védelemmel és lágyindítással.

A Grundfos SQ csőkút szivattyú búvárszivattyú ideális választás öntözésre, locsolásra, vagy feltöltő szivattyúnak. A Grundfos SQ 7-15 búvárszivattyú maximális emelőmagassága 20,8 méter. A maximális vízszállítása 150 liter/perc, így ideális kis mélységű fúrt kutakhoz.

A Grundfos SQ 7-15 búvárszivattyú műszaki adatai:

Feszültség: 230V/50Hz
Teljesítmény P1: 1000W
Teljesítmény P2: 700W

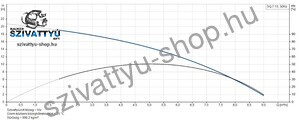

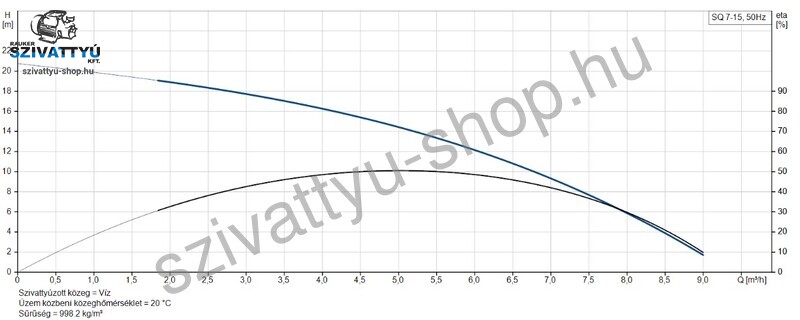

Maximális emelőmagasság: 20,8 méter (2,08 bar)
Maximális szállítókapacitás: 150 liter/perc
Munkapont: 10,6 méteren 108 liter/perc
Névleges áramfelvétel: 5,2 A
Lapátkerekek száma: 1 db
Maximális vízhőmérséklet: +35 fok
Súly: 5,3 kg
Elektromos kábel: 1,5 méter

Magas szivattyú hatásfok

A szivattyú hidraulikai elemei 30%-os üvegszálerősítésű poliamidból készülnek. A pontos hidraulikai méretezés magas hatásfokot eredményezett, mely alacsony villamos fogyasztást és így kisebb energiaköltségek elérését tette lehetővé.

Magas motor hatásfok

A Grundfos motor működése az állandó mágneses rotoron alapul (PM motor), mely magas hatásfok elérését eredményezi széles teljesítménytartományban. A PM motorok magas és lapos hatásgörbéi a hasonló paraméterű hagyományos motorokénál szélesebb teljesítménytartományok lefedését teszik lehetővé.

Kopásállóság

Az SQ szivattyúk úgynevezett „lebegő” járókerekekkel készülnek. Minden járókerék saját wolframkarbid/kerámia csapággyal rendelkezik. A kialakításnak és az alkalmazott anyagoknak köszönhetően a szivattyú jobban ellenáll ugyan a koptató anyagoknak (mint pl. a homok), de ez élettartamának rövidülését okozza.

Felúszás elleni védelem

A szivattyú indításakor egy nagyon alacsony ellennyomás alakul ki, ami azzal a veszéllyel járhat, hogy a teljes járókerék sor felfelé elmozdulhat. Ezt nevezzük felúszásnak. A felúszás adott esetben mind a motorban, mind a szivattyúban meghibásodást idézhet elő. A Grundfos SQ 7-15 motorja rendelkezik egy felső csapággyal, mely mind a szivattyút, mind a motort védi felúszás ellen, és így véd a meghibásodásoktól a kritikus indítási szakaszban.

Szárazonfutás elleni védelem

A Grundfos SQ búvárszivattyúk beépített szárazonfutás elleni védelemmel rendelkeznek. A Pleállítás teljesítményérték biztosítja, hogy a szivattyú leálljon abban az esetben, mikor a kútban vízhiány alakul ki, ezzel megakadályozza a motor leégését. A pleállítás teljesítményérték az SQ szivattyúknál gyárilag be van állítva.

Kiváló indítási teljesítmény

A motorokba integrált elektronikai egység egyik funkciója a lágyindítás. A lágyindítás csökkenti az indítási áramfelvételt, továbbá sima és egyenletes felfutást biztosít. A lágyindítás csökkenti a szivattyú kopásának veszélyét, valamint az indítás során megvédi a villamos hálózatot a túlterheléstől.A kiváló indítási teljesítmény a magas statikus nyomatékú, állandó mágneses motor alkalmazásának, valamint a kevés szivattyúfokozatnak köszönhető. A jó indítási megbízhatóság az alacsony villamosenergia felvételnek is köszönhető.

Túlfeszültség és feszültséglehúzás elleni védelem

Túlfeszültség illetve feszültségelhúzás többnyire instabil villamos hálózatok esetén alakulhat ki. A motorok beépített védelme megóvja a motort, ha a feszültség a megengedett tartományon kívülre kerül.A szivattyú kikapcsol, ha a feszültség 150 V alá esik, illetve ha 280 V fölé emelkedik. A motor automatikusan visszakapcsol, ha a feszültség ismét a megengedett tartományba kerül. A motornak további védelemre nincs szüksége.

Túlterhelés elleni védelem

Az erős túlterhelésnek kitett szivattyú üzemeltetése jelentős villamos fogyasztás-növekedéssel jár. A motor ezt automatikusan kompenzálja a sebesség csökkentésével. Ha a sebesség a névleges 65%-a alá esik, a motor kikapcsol. Ha a motor forgását gátolja valami, azt a berendezés automatikusan érzékeli és megszünteti a villamos betáplálást. Következtetésképp további külső motorvédelemre nincs szükség.

Túlmelegedés elleni védelem

Az állandó mágneses motor nagyon kevés hőt ad le a környezetébe. A hatékony belső keringetőrendszer, mely elvezeti a hőt a rotortól, az állórésztől és a csapágyaktól, a motor számára optimális üzemi körülményeket teremt. Mintegy további védelmi egység, a motor tartalmaz egy beépített hőérzékelőt is. Ha a motorhőmérséklet túl magasra emelkedik, a szivattyú kikapcsol. Ha a hőmérséklet lecsökken, a visszakapcsolás automatikusan megtörténik

Megbízhatóság

A Grundfos SQ motort a kiváló megbízhatóság szemelőtt tartásával tervezték, melyet az alábbi tulajdonságok is biztosítanak:

wolframkarbid/kerámia csapágyak
felúszás ellen védő csapágyazás
a termék élettartama megegyezik a hagyományos motorokéval

A Grundfos SQ 7-15 búvárszivattyú csőkút szivattyú beépítése:

A Grundfos SQ búvárszivattyúk beépíthetők függőlegesen, vízszintesen, vagy bármely pozícióban ezen két állás között.
Megjegyzés: a szivattyútest semmilyen állásban nem kerülhet a motor alá.

A vízszintes beépítéshez szívóköpenycső alkalmazása is szükséges az alábbiak miatt:

biztosítja a megfelelő áramlási sebességet a motor körül, és így garantálja a megfelelő hűtést
óvja a motort és az elektronikai egységet a homoktól és a sárlerakódástól.

A következő tulajdonságok biztosítják a Grundfos SQ szivattyúk egyszerű beépítését

beépített visszacsapószelep ellenrugóval
az alacsony súlynak köszönhető felhasználóbarát kezelhetőség
beépíthetőség 3”-os vagy nagyobb kutakba;
csupán be/ki kapcsoló szükséges, azaz a beépítés semmiféle további indítóegység illetve kapcsolódoboz telepítését nem igényli

A Grundfos a szivattyúgyártás legrégebbi mestere! A Grundfos nevéhez fűződik a legrégebbi búvárszivattyú csőkút szivattyú is a piacon. Minden más gyártó csak ezt követően kezdett a csőbúvárszivattyúk fejlesztésébe.

Elektromoskábel hosszabbításért keresse ügyfélszolgálatunkat.
