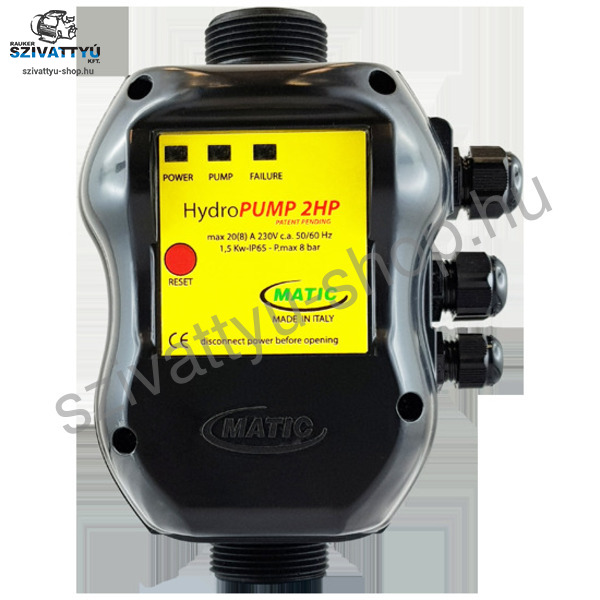

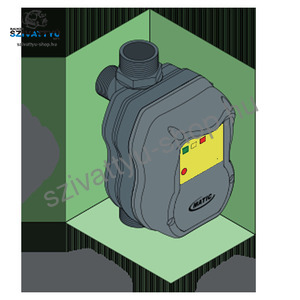

Matic Hydropump
Áramláskapcsoló felszíni kerti szivattyúkhoz, tartályfeltöltő funkcióval, szárazonfutás elleni védelemmel és újraindítási funkcióval, állítható indítási nyomással.
A Matic HYDROPUMP egy olyan elektronikus készülék, amely teljesen önállóan vezérli a gyűjtőtartály automatikus feltöltését. A készülék a víznek a vezetékbe történő visszatérésekor automatikus VISSZAÁLLÍTÁST végez, ha beavatkozott a száraz működés vezérlés (VILLOGÓ
PIROS LED)
A Matic HYDROPUMP részei:
1 DB ELEKTRONIKUS BERENDEZÉS, amely a vízgyűjtő tartály automatikus föltöltéséhez egy mechanikus vagy elektronikus csappal (nem része
a szállításnak) szabályozott vízszint szerint be és ki tud kapcsolni egy elektromos szivattyút.
1 db „VÍZ JELENLÉT” érzékelő (F2P, a szállítás része), ami egy DUPLA
ELEKTRÓDOS SZONDÁBÓL áll, amit közvetlenül az elektromos szivattyú szívó csövére kell fölcsavarni. AZ F2P SZONDA, amikor visszatér a víz a vezetékbe, jelzi az elektronikus kártyának, hogy végezze el az AUTOMATIKUS VISSZAÁLLÍTÁST.
A KÉTPÓLUSÚ SZONDA BEÉPÍTÉSE a szállítás részét képezi.
Ellenőrizze, hogy a szivattyú szívócsöve teljesen kiürüljön, ha nincs víz, a szonda elé vagy után ne szereljen föl visszacsapó szelepet.
a KÉTPÓLUSÚ SZONDÁT a szivattyú szívócsövére kell csavarni egy 1”-os T-n keresztül 1”-ról 1/2”-ra szűkítéssel. NE SZERELJE FÖL KÖZVETLENÜL 1/2”-os vagy kisebb átmérőjű CSŐRE.
A Matic Hydropump elektomos és mechanikus jellemzői:
230 V AC betáplálás
Max áramintenzitás 20(8) A 1,5 kW
Frekvencia 50 Hz
Feszültség a szonda elektródáinál: 10 V AC
Védelem IP65
Folyadék max. hőmérséklete 60 °C
Környezeti hőmérséklet max. 50° C
1”1/4 vízbemenet/-kimenet
Beépített visszacsapó szelep
Maximális megengedett nyomás 8 BAR
SZIVATTYÚ INDULÓ NYOMÁS BEÁLLÍTÁSA
Figyelem: az elektromos szivattyú minimális induló nyomásának beállításához kötelező egy megfelelő nyomásmérő beszerelése
A BEÁLLÍTÁST CSAK AKKOR SZABAD ELVÉGEZNI, HA A GYŰJTŐTARTÁLYBAN A SZINT CSÖKKENÉSEKOR A SZIVATTYÚ NEM INDUL AUTOMATIKUSAN.
EBBEN AZ ESETBEN:
FESZÜLTSÉGMENTESÍTSE A KÉSZÜLÉKET (ZÖLD LED NEM ÉG), NYITOTT TARTÁLY CSAPPAL forgassa el a beállító csavart az ÓRAMUTATÓ JÁRÁSÁNAK irányában (+ jel felé) a gyárilag 1,5 barra beállított érték NÖVELÉSÉHEZ. Forgassa a beállítócsavart az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ irányban (- jel felé) az érték CSÖKKENTÉSÉHEZ, és állítsa vissza a gyárilag beállított 1,5 bar értékre. HA A CSAVART TÚL NEHÉZ elforgatni, ellenőrizze, hogy a tartály csapja nyitva van-e, és, hogy a nyomásmérő NULLA és 1,5 bar közötti értéket mutat-e.
A minimális nyomás beállítási tartománya 0,5 és 2,8 bar között van. GYÁRI BEÁLLÍTÁS 1,5 BAR.
ÜZEMBE HELYEZÉS
1) A szivattyú beindítását követően csatlakoztatni lehet a betáplálást, (A ZÖLD LED POWER ON ég).
2) Aktiválva a betáplálást a szivattyú működésbe lép (SÁRGA PUMPON LED ég), kb. 10 másodperc elteltével, ha a tartály mechanikus csapja zárva van és a berendezés tele van, a szivattyú és a SÁRGA LED kikapcsol. Ekkor a HYDROPUMP 2HP készen áll a hidraulikus berendezés automatikus kezelésére.
3) Ha a normál működés alatt nincs víz az elszívásnál, a HYDROPUMP 2HP megszakítja az elektromos szivattyú működését, és felgyullad a
PIROS, HIBÁT JELZŐ LED.
4) Amikor VISSZATÉR a víz a vezetékbe, a megfelelően csatlakoztatott KÉTPÓLUSÚ SZONDA jelzi a víz jelenlétét egy AUTOMATIKUS VISSZAÁLLÍTÁS végrehajtásával. A HYDROPUMP 2HP helyes működéséhez mindkét elektróda egyidejűleg vízbe kell, hogy merüljön.
5) a PIROS HIBA LED ÁLLANDÓAN ég, a szivattyú problémáját jelzi, például: hibás a kondenzátor, leállt a forgórész, alacsony a
vízvétel. Ebben az esetben a HYDROPUMP 2HP automatikus ciklikus újraindítási próbálkozásokat végez.
