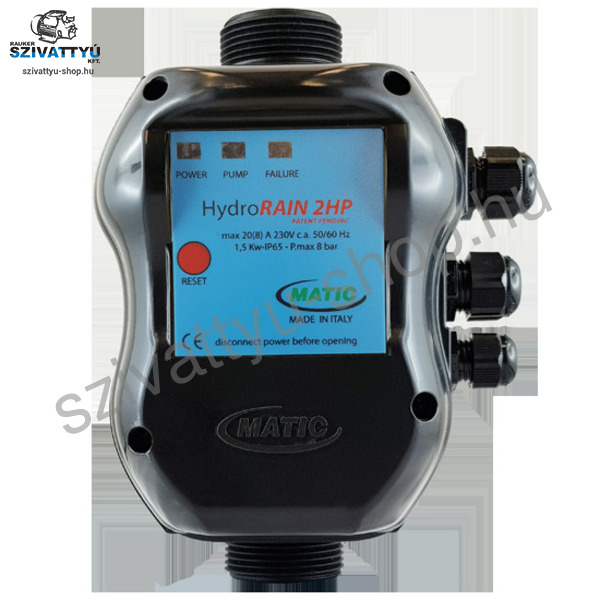

Matic Hydrorain
Áramláskapcsoló búvárszivattyúhoz csőkút szivattyúhoz, tartályfeltöltő funkcióval, szárazonfutás elleni védelemmel és újraindítási funkcióval, állítható indítási nyomással.
NYOMÁS ÉS ÁRAMLÁSSZABÁLYOZÓ AUTOMATIKUS VISSZAÁLLÍTÁSSAL
Elektronikus nyomás és áramlásszabályozó ÖNTÖZŐ,TÚLNYOMÁST BIZTOSÍTÓ elektromos szivattyúk közvetlen vezérléséhez és az ESŐVÍZ gyűjtő aknák SZINTJÉNEK ellenőrzéséhez alacsony feszültségű bemenettel egy úszóhoz és egy 230 V AC kimenettel egy minimális szint helyreállító ELEKTROMOS SZELEP vezérléséhez. ÁLLÍTHATÓ INDULÓ NYOMÁS, BEÉPÍTETT VISSZACSAPÓ SZELEP, FÜGGŐLEGES és VÍZSZINTES beszerelés TÁGULÁSI TARTÁLLYAL vagy
anélkül 5/4 colos menet a szivattyúhoz,berendezéshez történő csatlakoztatáshoz, 1”-os menet a tágulási tartályhoz. A MATIC HYDRORAIN 2HP esetén a száraz működés elleni beavatkozást követően 9 AUTOMATIKUS VISSZAÁLLÍTÁSI ciklus következik, az utolsó próbálkozás 24 óra elteltével.
BESZERELÉS
a HYDRORAIN 2HP-t csak és kizárólag TISZTA VÍZZEL használja
ellenőrizz, hogy jól indította-e el a szivattyút, ehhez engedje ki a
hidraulikus részből az összes levegőt, további információkat kérhet MŰSZAKI kollégáinktól.
ne szereljen be visszacsapó szelepet a HYDRORAIN 2HP után
ne szereljen be visszacsapó szelepet a HYDRORAIN PRO 2HP elé
ne telepítsen csapot a szivattyú és a készülék közé.
javasoljuk, hogy a HYDRORAIN telepítéséhez használjon 3 darabos csatlakozót, ez karbantartás esetén biztosítja a gyors szétszedést
javasoljuk, hogy a HYDRORAIN beszereléséhez használjon egy GÖMBSZELEPET és egy TÖMLŐT, ez karbantartás esetén lehetővé teszi a gyors szétszedést, és így ki lehet kerülni, hogy a szivattyú rezgésre átterjedjen a berendezésre.
ELEKTROMOS JELLEMZŐK
230 V AC betáplálás
Max áramintenzitás 20(8) A 1,5 kW
Frekvencia 50 Hz
Feszültség az elektródáknál: 10 V AC
KONSTRUKCIÓS ÉS MŰSZAKI JELLEMZŐK
Védelem IP65
Folyadék max. hőmérséklete 60 °C
1”1/4 vízbemenet/-kimenet
Beépített visszacsapó szelep
Maximális megengedett nyomás 9 BAR
SZIVATTYÚ INDULÓ NYOMÁS BEÁLLÍTÁSA
Figyelem: az elektromos szivattyú minimális induló nyomásának beállításához kötelező egy megfelelő nyomásmérő beszerelése
A BEÁLLÍTÁST CSAK AKKOR SZABAD ELVÉGEZNI, HA A CSAPOK NYITÁSAKOR A SZIVATTYÚ NEM INDUL AUTOMATIKUSAN.
EBBEN AZ ESETBEN:
FESZÜLTSÉGMENTESÍTSE A KÉSZÜLÉKET (ZÖLD LED NEM ÉG) NYITOTT CSAPPAL forgassa el a beállító csavart az ÓRAMUTATÓ JÁRÁSÁNAK irányában (+ jel felé) a gyárilag 1,5 barra beállított érték NÖVELÉSÉHEZ. Forgassa a beállítócsavart az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ irányban (- jel felé) az érték CSÖKKENTÉSÉHEZ, és az 1,5 bar gyárilag beállított értékhez való visszatéréshez. HA A CSAVART TÚL NEHÉZ elforgatni, ellenőrizze, hogy a tartály csapja nyitva van-e, és, hogy a nyomásmérő NULLA és 1,5 bar közötti értéket mutat-e.
ÜZEMBE HELYEZÉS
1) A szivattyú beindítását követően csatlakoztatni lehet a betáplálást, (A ZÖLD LED POWER ON ég).
2) Aktiválva a betáplálást a szivattyú működésbe lép (SÁRGA PUMPON LED ég), kb. 10 másodperc elteltével, ha a csapok zárva vannak és
a berendezés tele van, la szivattyú és a SÁRGA LED kikapcsol. Ekkor a HYDRORAIN készen áll a hidraulikus berendezés automatikus
kezelésére.
3) Akna MINIMUM SZINT helyreállító ÚSZÓ: ha csatlakoztatva van az úszó, hosszú száraz időszakot követően az akna feltöltését vezérli. Ha
az úszó a minimum szint alá süllyed, közli az elektronikus kártyával, hogy aktiválja az ELEKTROMOS SZELEP vezérlő relét, ha az elektromos
szelep a vízhálózatra van csatlakoztatva, kinyílik a szintnek az úszó által jelzett maximális szintre történő feltöltéséhez. A HYDRORAIN-re csatlakoztatott elektromos szelep ALAPHELYZETBEN ZÁRT típusú kell legyen 230 V AC tekerccsel igény szerint olyan HYDRORAIN 2HP változatot is tudunk szállítani, amelyhez más feszültség értéken betáplált tekercseket használó TISZTA érzékelős ELEKTROMOS SZELEP vezérlő relé tartozik.
4) Ha a normál működés alatt nincs víz az elszívásnál, a HYDRORAIN megszakítja az elektromos szivattyú működését, és felgyullad a PIROS, HIBÁT JELZŐ LED. Ezt követően egy sor AUTOMATIKUS HELYREÁLLÍTÁSI PRÓBÁLKOZÁST végez az alábbi táblázatban megjelölt időintervallumok szerint. Lásd termékképek között!
