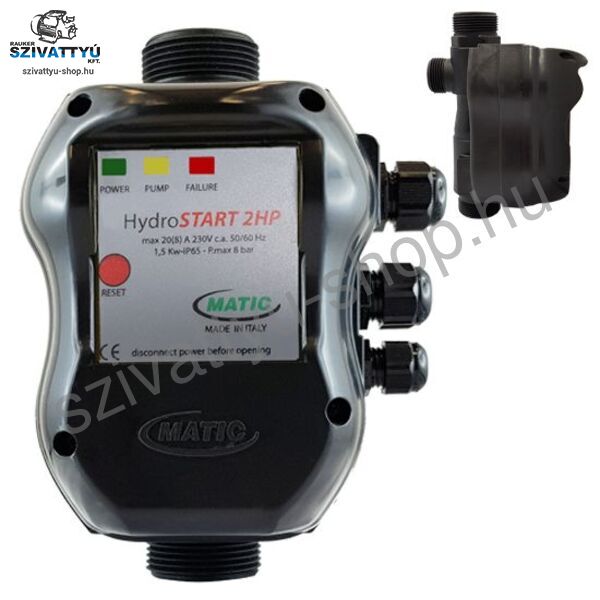

Matic Hydrostart

Termékismertető .pdf letötése:

Matic Hydrostart


A Matic Hydrostart áramláskapcsoló automata működést biztosít felszíni kerti szivattyúk és csőbúvár szivattyúk számára. A készüléket maximum 1500W-os szivattyúval lehet összeépíteni. Áramfelvétel maximum 10A.

A készülék beépítése a közvetlen napsugaraktól, esőtől, víz fröccsenésektől, párától és kondenzvíztől védett műszaki helyiségben történjen.

A Matic Hydrostart áramláskapcsolót  függőlegesen és vízszintesen is be szabad beépíteni a csőhálózatba. Csap nyitásra elindítja a szivattyút, ha pedig a elzárjuk a csapot leállítja a szivattyút. Az indítási nyomás érték 1-3 bar között állítható. A gyári indítási érték 1,5 bar nyomásra van beállítva. A kikapcsolási nyomás érték mindíg a szivattyú maximális nyomása. Maximum 8 bar nyomásig használható az áramláskapcsoló. A maximális átfolyás 200 liter/perc.

SZIVATTYÚ INDULÓ NYOMÁS BEÁLLÍTÁSA

Figyelem: az elektromos szivattyú minimális induló nyomásának beállításához kötelező egy megfelelő nyomásmérő beszerelése

A BEÁLLÍTÁST CSAK AKKOR SZABAD ELVÉGEZNI, HA A GYŰJTŐTARTÁLYBAN A SZINT CSÖKKENÉSEKOR A SZIVATTYÚ NEM INDUL AUTOMATIKUSAN.

EBBEN AZ ESETBEN:

FESZÜLTSÉGMENTESÍTSE A BERENDEZÉST (ZÖLD LED NEM ÉG)
NYITOTT TARTÁLY CSAPNÁL forgassa el az állítócsavart az ÓRAMUTATÓ járásának irányában (a + jel felé) a gyárilag 1,5 barra beállított érték NÖVELÉSÉHEZ. Forgassa a beállítócsavart az ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZŐ irányban (- jel felé) az érték CSÖKKENTÉSÉHEZ, és az 1,5 bar gyárilag beállított értékhez való visszatéréshez. HA A CSAVART TÚL NEHÉZ elforgatni, ellenőrizze, hogy a tartály csapja nyitva van-e, és
hogy a nyomásmérő NULLA és 1,5 bar közötti értéket mutat-e.

ÜZEMBE HELYEZÉS

1) A szivattyú beindítását követően csatlakoztatni lehet a betáplálást,(A ZÖLD LED POWER ON ég).
2) Aktiválva a betáplálást a szivattyú működésbe lép (SÁRGA PUMPON LED ég), kb. 10 másodperc elteltével, ha a tartály mechanikus csapja zárva van, és a berendezés tele van, a szivattyú és a SÁRGA LED kikapcsol. Ekkor a HYDROSTART 2HP készen áll a hidraulikus berendezés automatikus kezelésére.
3) Ha a normál működés alatt nincs víz az elszívásnál, a HYDROSTART 2HP megszakítja az elektromos szivattyú működését, és felgyullad a
PIROS, HIBÁT JELZŐ LED. Ezt követően egy sor AUTOMATIKUS HELYREÁLLÍTÁSI PRÓBÁLKOZÁST végez az alábbi táblázatban megjelölt időintervallumok szerint:

AUTOMATIKUS ÚJRAINDÍTÁSI PRÓBÁLKOZÁSOK

1      2       3         4            5          6              7            8        9
8 s  15 s  30 s  1 perc    3 perc  10 perc   30 perc   1 óra   24 óránként

A Matic Hydrostart áramláskapcsoló szárazon futás ellen is védi a szivattyút. Ha elfogy a kútból a víz, megállítja a szivattyút, hogy az víz nélkül szárazon ne működhessen. Ha ilyen eset bekövetkezne a kapcsoló RESET gombját megnyomva újra indíthatjuk a rendszert, vagy 9X próbálkozik újraindítással 24H alatt önállóan. A csatlakozási méret 5/4 coll külső menet. Továbbá egy darab 1 colos külsőmenet, melyre csatlakoztatható egy max 3literes hidrofor tartály.

Ez az áramláskapcsoló tápkábellel nem rendelkezik!
